Kürzlich erhielten wir eine Anfrage von einem Hersteller von Windkraftanlagen. Um das Anziehen und Montieren der Verbindungsschrauben am Planetenträger der Hauptwelle zu beschleunigen, plant der Kunde die Verwendung mehrerer Spannköpfe zum gleichzeitigen Spannen—Ursprünglich waren sechs Köpfe geplant. Wir suchen nun eine vernünftige Designlösung von WREN.

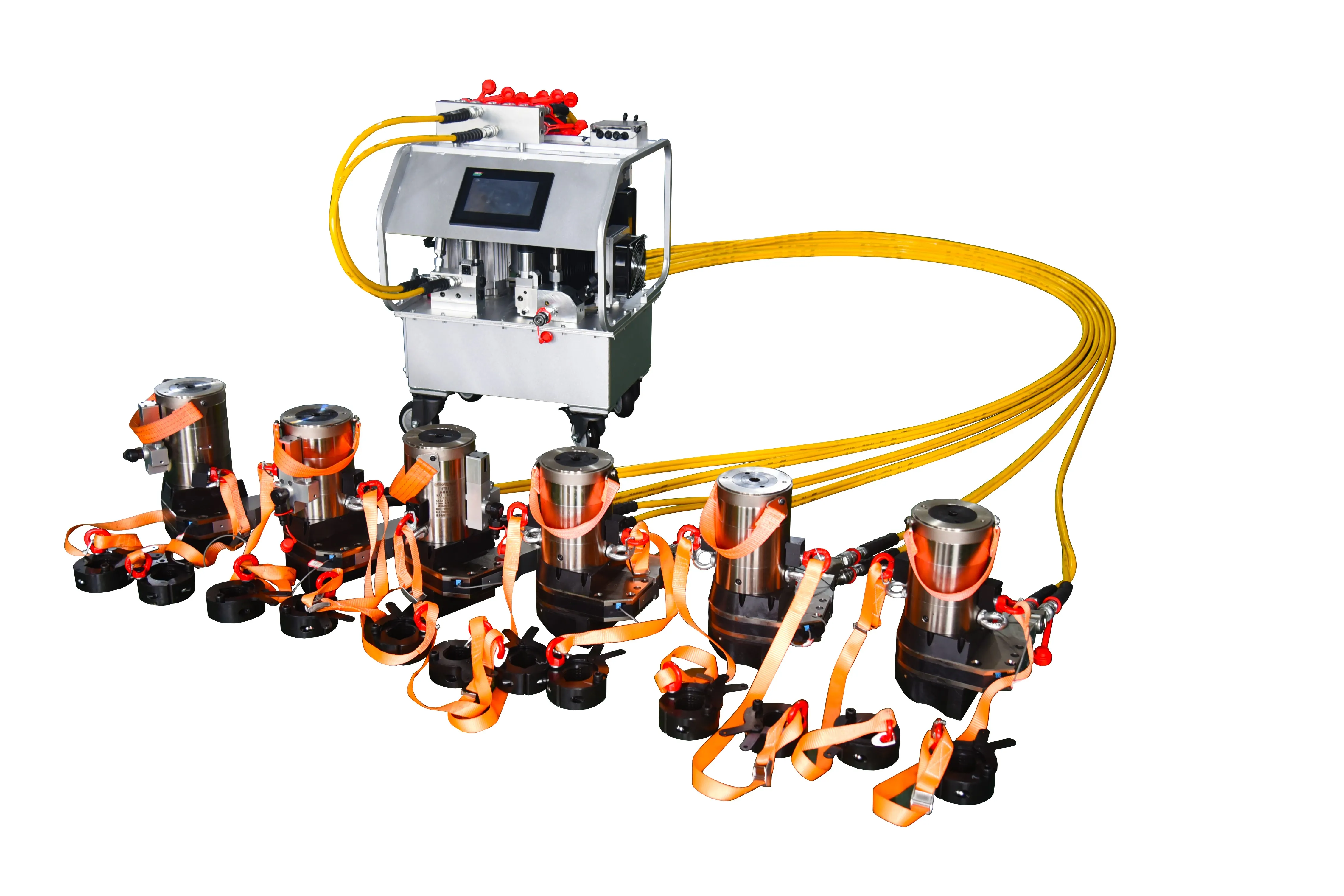

 Unter Berücksichtigung verschiedener Faktoren wie Schraubenspezifikationen, Platzbeschränkungen, einfache Bedienung und Sicherheit haben die WREN-Techniker dieses automatische 6-Schrauben-Synchronspannsystem entwickelt. Das System funktioniert wie folgt: Die Spanner üben zunächst synchron eine Spannung aus, gefolgt von einem gemeinsamen Anziehen der Schrauben durch die Schraubenschlüssel. Dieser Vorgang wird von einer intelligenten Pumpstation gesteuert, um eine gleichmäßige Spannung und ein synchrones Anziehen zu gewährleisten.

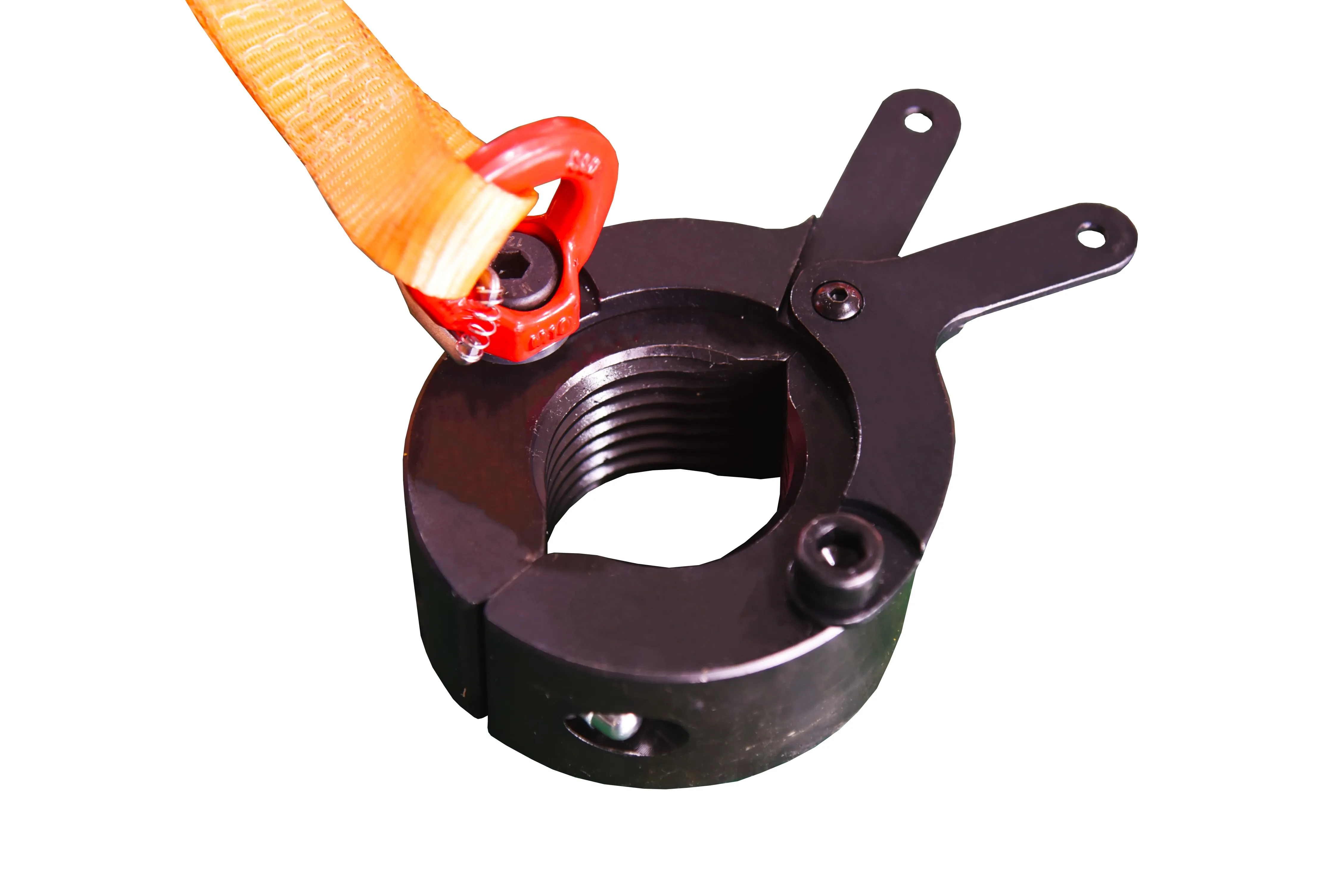

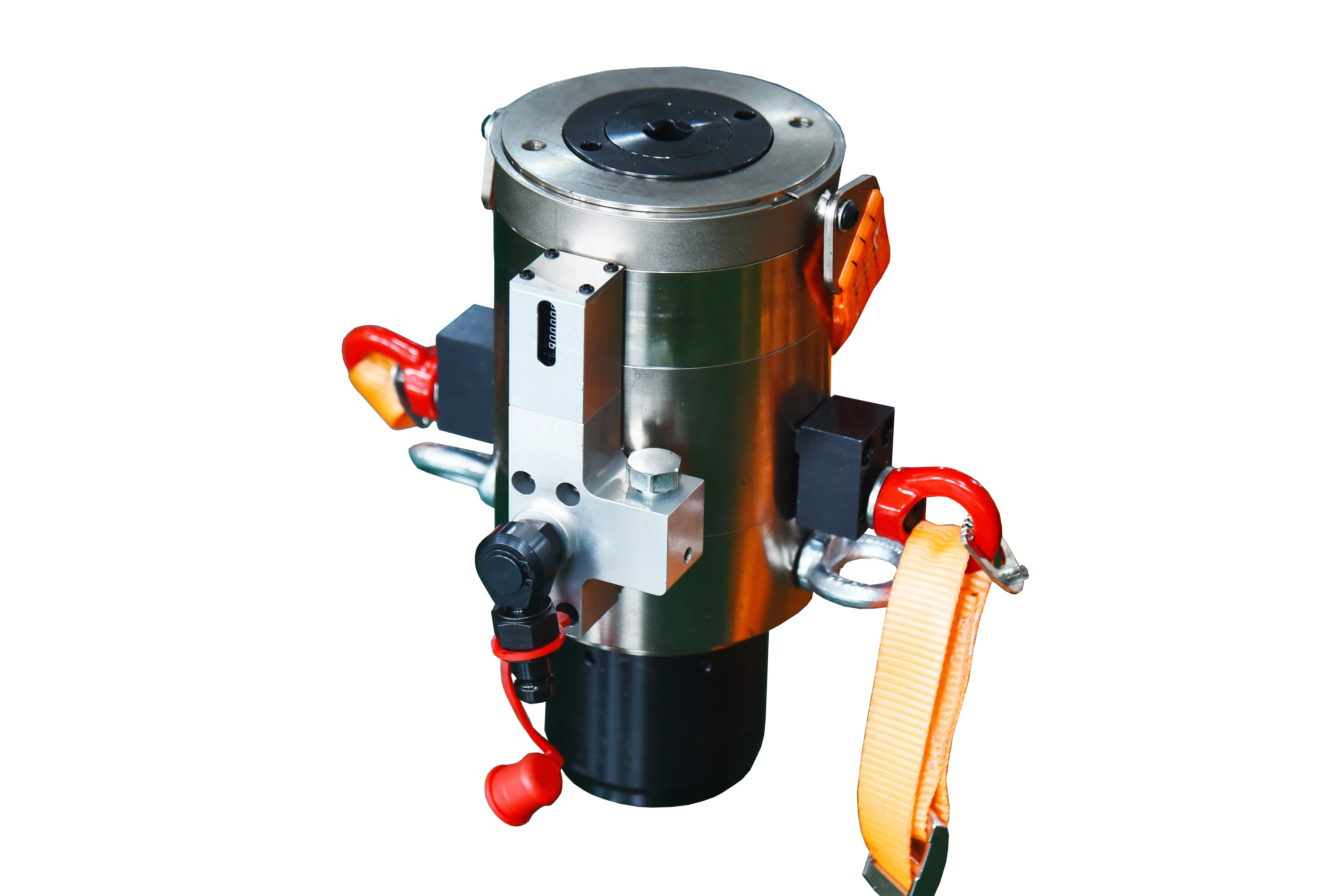

Bei der Durchführung von Spannvorgängen mit den hydraulischen Schraubenspannern der Serie HTE: Aufgrund des engen Schraubenabstands werden Modelle mit einem kleineren Außendurchmesser verwendet; um die Tragbarkeit zu gewährleisten, sollte der Spanner nicht zu schwer sein; um ein Herausfliegen des Spanners zu verhindern, sind auf beiden Seiten Auswurfmuttern angebracht, die während des Betriebs in die Bolzen auf beiden Seiten des Spanners eingreifen; dieser Spanner verfügt über einen Überfahrschutz und eine automatische Rückstellfunktion.

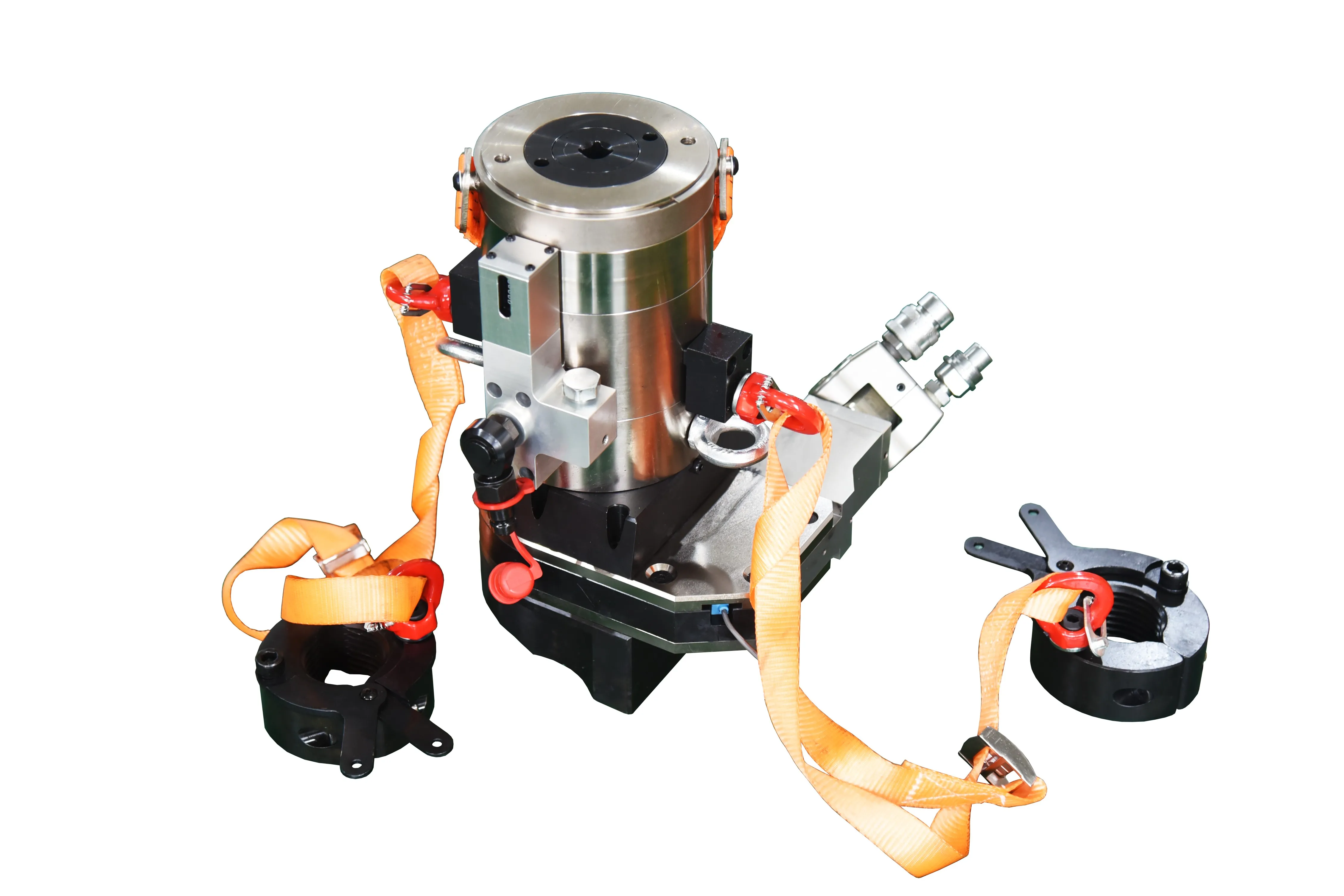

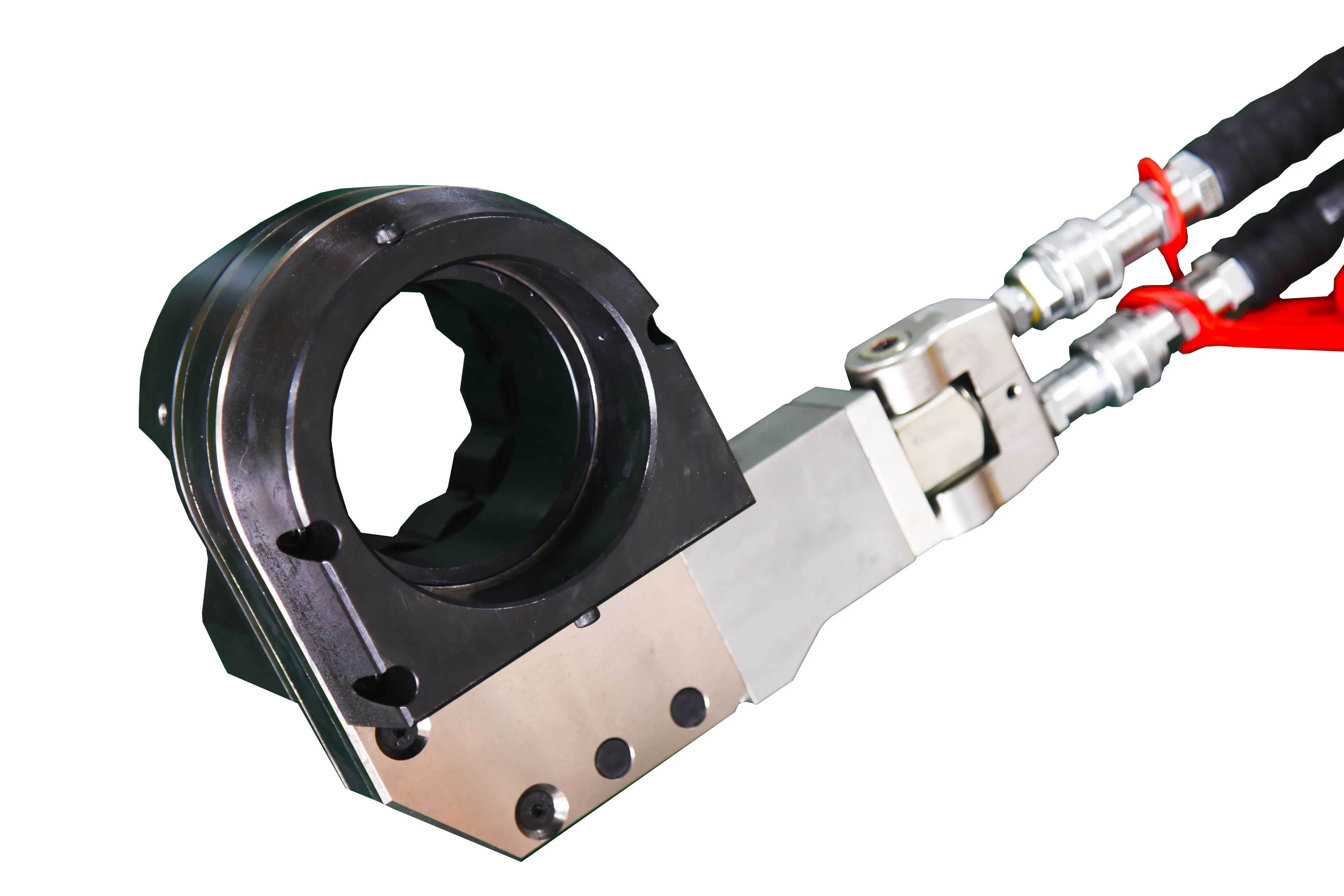

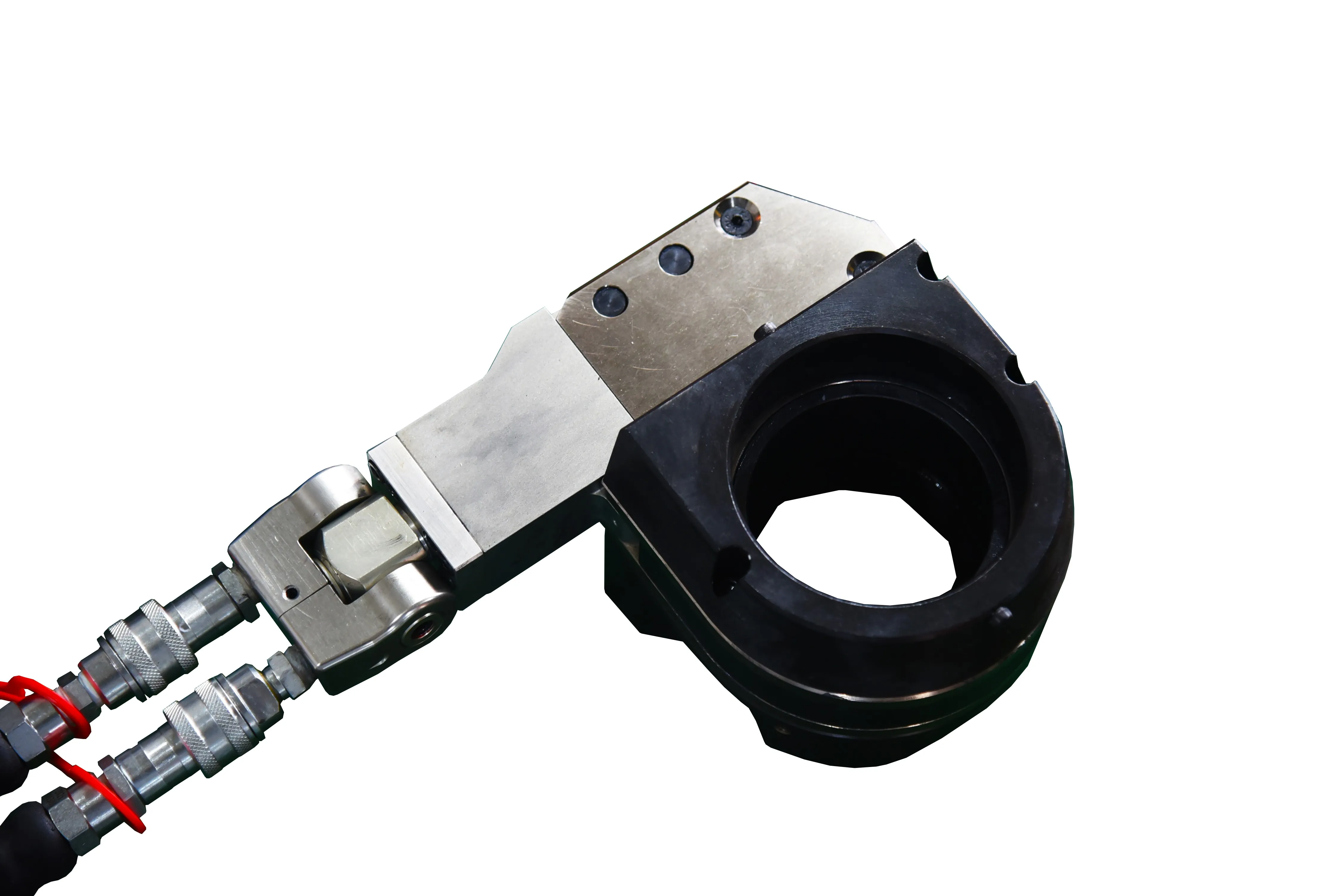

Um ein synchronisiertes Anziehen zu erreichen, muss außerdem der Getriebeteil des Spanners—die zuvor manuell angezogen wurde—wurde als Hohlschlüssel umgestaltet. Diese Konstruktion erfüllt höhere Drehmomentanforderungen und minimiert gleichzeitig den Verlust durch Spannungsrückprall. Hochfeste Stützkomponenten auf beiden Seiten des Hohlschlüssels verhindern eine Beschädigung der Gegenflächen. Ein Sensor im Inneren des Schlüssels stoppt automatisch den Anzugsvorgang, sobald das gewünschte Drehmoment erreicht ist.

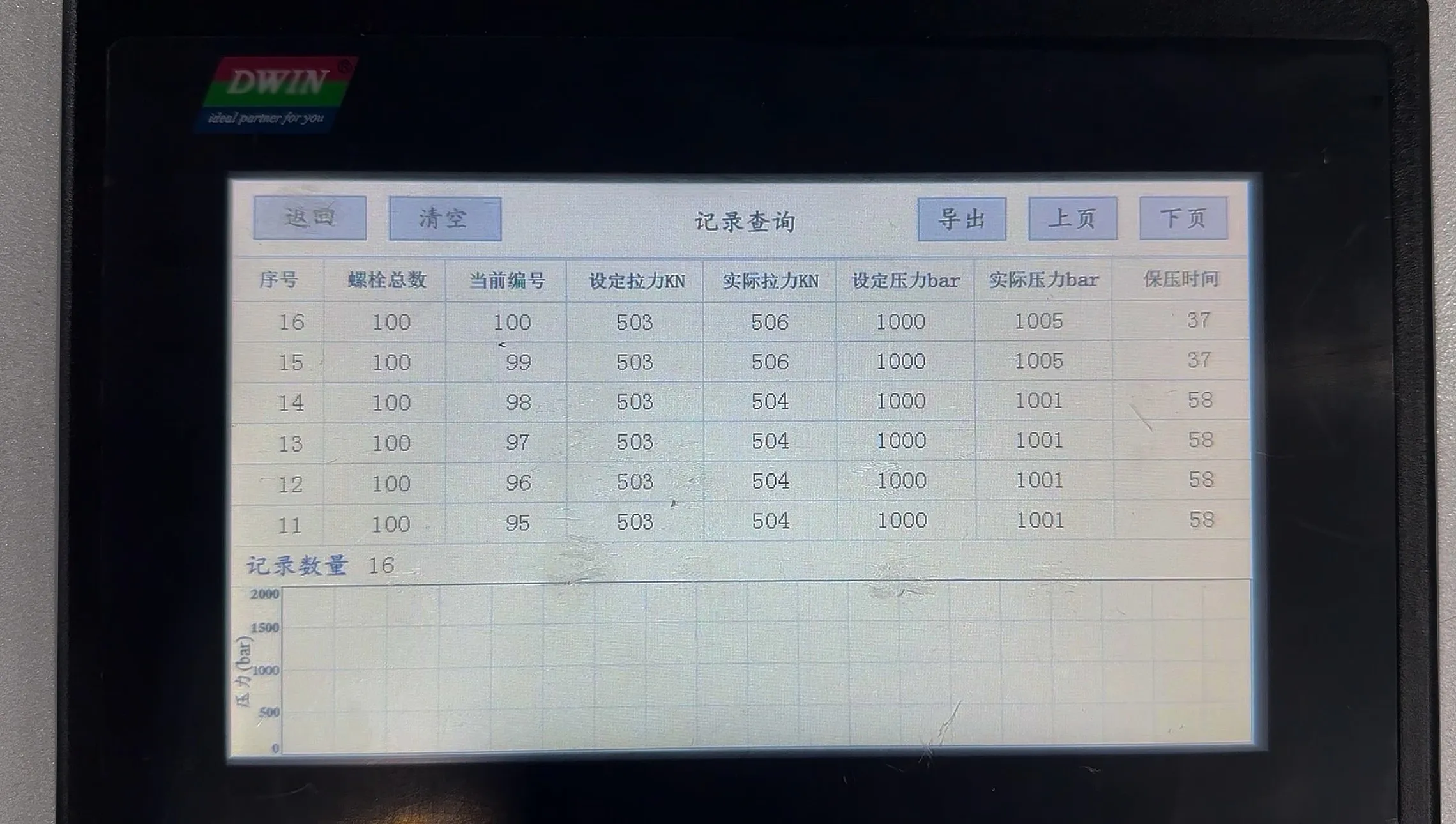

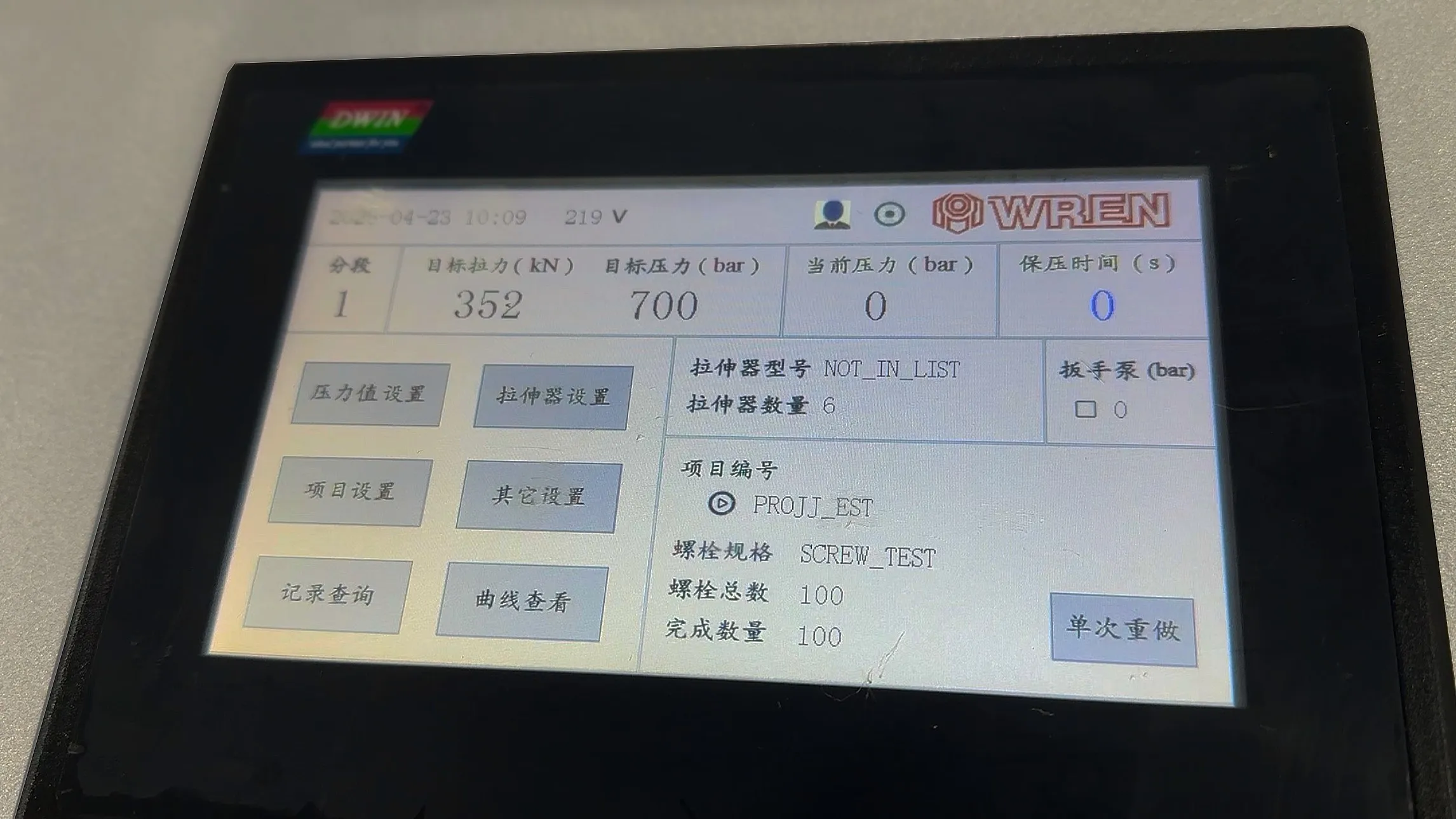

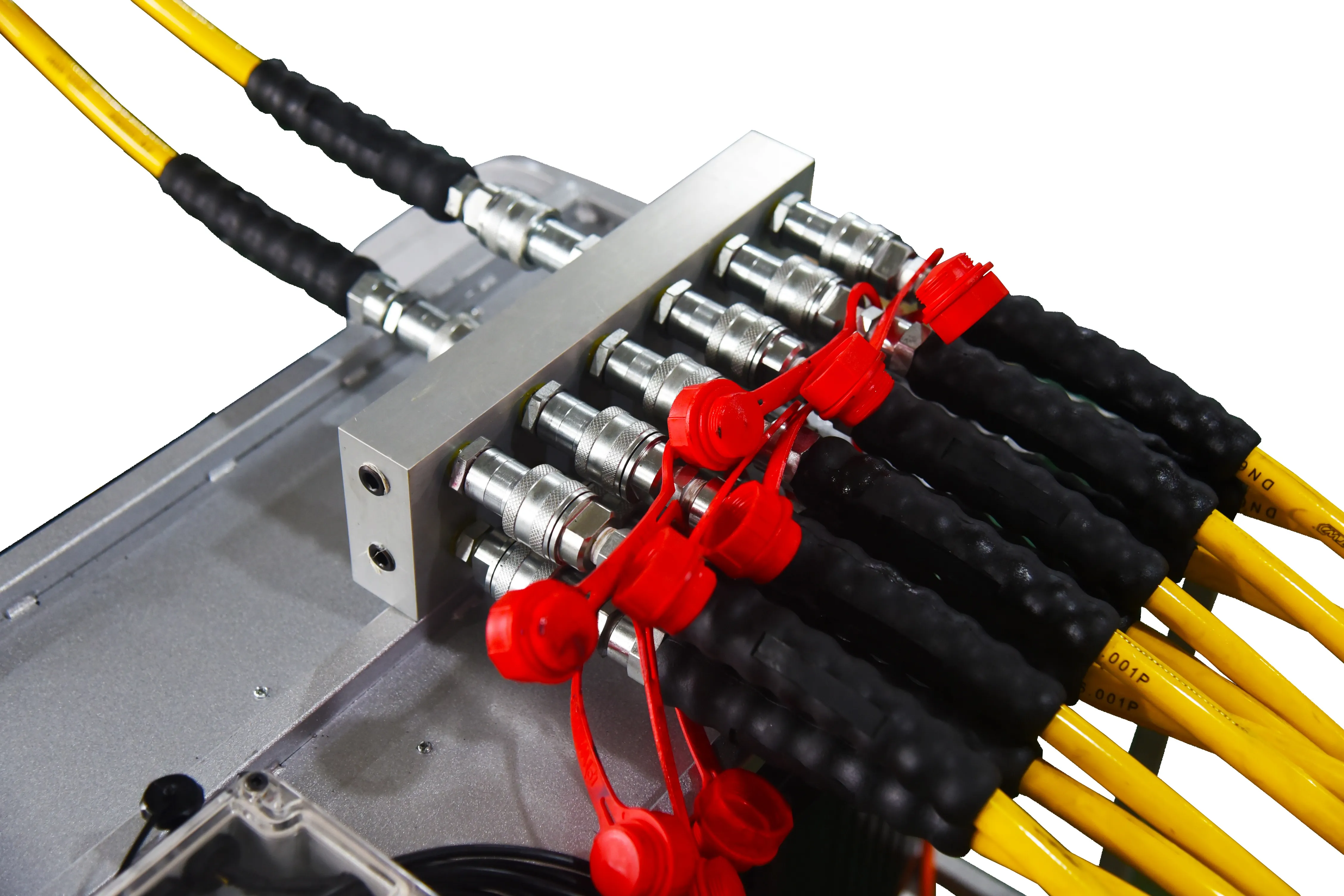

Passendes Smart Hydraulic Power Unit: Ausgestattet mit zwei Pumpen zur Stromversorgung der Trage und des Schlüssels; ein Verteiler für den Schlüssel befindet sich oben am Aggregat, während die Trage in Reihe geschaltet ist. Dieses intelligente Aggregat verfügt über Datenüberwachungs-, Visualisierungs- und Speicherfunktionen, die eine Echtzeitüberwachung und Visualisierung von Daten wie Druck und Zugkraft während des Betriebs ermöglichen. Nach jedem Vorgang werden die Daten jeder Strecke automatisch gespeichert und können zur Rückverfolgbarkeit und Analyse abgerufen oder exportiert werden. Weitere grundlegende Funktionen: Automatische Druckkompensation, Druckkurven und Fehlerwarnungen sind ebenfalls enthalten.

Die WREN-Ingenieure bieten ein umfassendes Angebot an maßgeschneiderten Dienstleistungen. Wir führen eine umfassende Auswahl an hydraulischen Schraubenziehgeräten—Einschließlich Hydraulikschlüsseln, Hydraulikpumpen und Spannern—von Standard- bis hin zu Spezialmodellen. Wenn Sie irgendwelche Bedürfnisse haben, zögern Sie bitte nicht, uns zu kontaktieren!
