Kürzlich lieferte Hangzhou WREN Hydraulics ein kundenspezifisches digitales hydraulisches Drehmomentschlüsselsystem an einen Kunden für Ventilausrüstungen, das speziell für das Öffnen und Schließen von Ventilen mit großem Durchmesser entwickelt wurde.

Das zum Öffnen und Schließen großer Ventile erforderliche Drehmoment liegt oft zwischen mehreren Tausend und Zehntausenden; das manuelle Ausfahren des Griffs erschwert das Erreichen des erforderlichen Drehmoments, und herkömmliche hydraulische Drehmomentschlüssel verlassen sich ausschließlich auf die Umrechnung von Werten auf der Grundlage der Manometeranzeige des Aggregats - das sind theoretische Schätzungen. Rohrleitungsverluste, Verklemmung der Ventilstange und Schlupf der Stütze können alle zu Abweichungen des tatsächlichen Ausgangsdrehmoments führen, so dass es unmöglich ist, in Echtzeit die tatsächliche Kraft zu erkennen, die auf die Ventilstange wirkt. Wenn das Schließmoment zu niedrig ist, ist die Dichtung nicht dicht; wenn es zu hoch ist, werden die Dichtungskomponenten dauerhaft beschädigt.

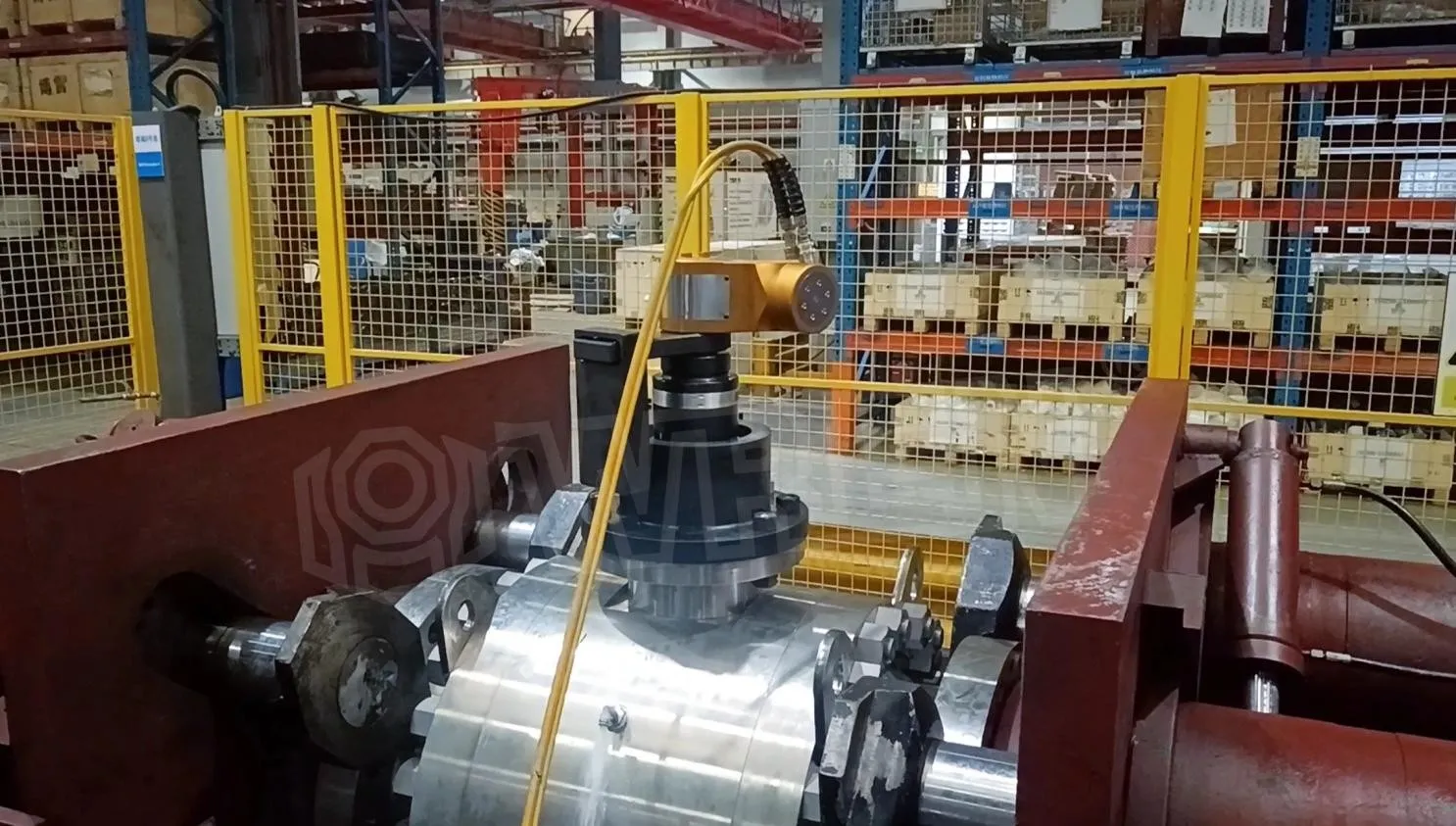

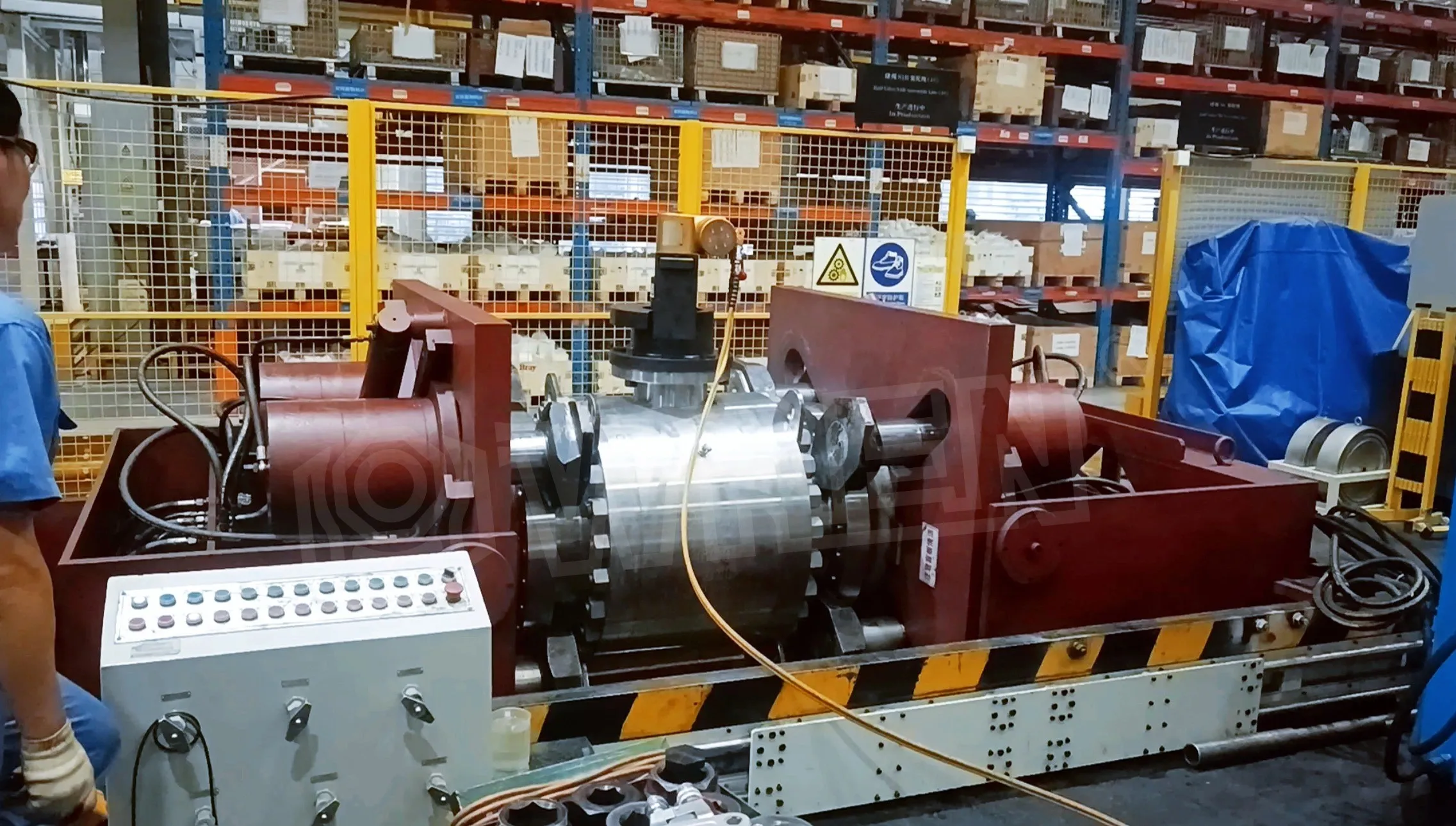

Im Mittelpunkt des Projekts steht ein hydraulischer Drehmomentschlüssel, der durch eine digitale Steckdose, ein elektrisches Hydraulikaggregat und ein Industrietablett ergänzt wird. Es ist vollständig kompatibel mit verschiedenen Szenarien zum Öffnen und Schließen großer Ventile und rationalisiert den gesamten Prozess von "Druckeinstellung - Echtzeit-Drehmomentmessung - Datenspeicherung"

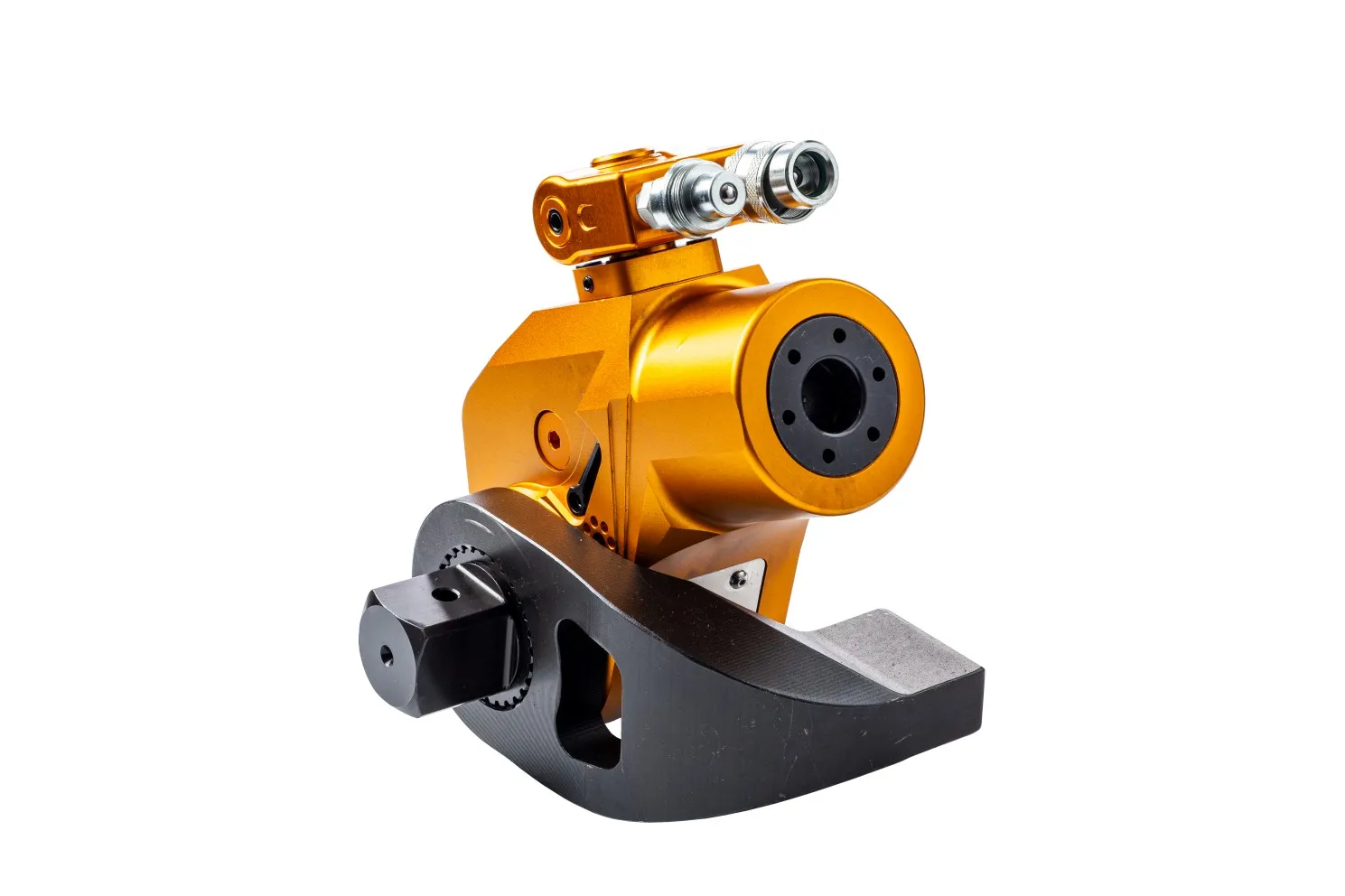

Der hydraulische Drehmomentschlüssel der Serie Modell 20 AVANTI hat einen Drehmomentbereich von 2.425-24.255 N · m mit einer Genauigkeit von ± 3%. Seine koaxiale Doppelkeilwellen-Antriebswelle verfügt über einen vorderen Reaktionsarm, der auf die Schraubenachse ausgerichtet ist und eine 360 ° -Drehung ermöglicht. Da die aufgebrachte Kraft und die Reaktionskraft dieselbe Achse teilen, heben sie sich gegenseitig auf, wodurch außermittige Belastungen entfallen und eine präzisere Drehmomentübertragung gewährleistet wird.

Die digitale Steckdose verfügt über einen eingebauten hochpräzisen Drehmomentsensor. Während des Betriebs zeigt das eingebaute Display der Steckdose das aktuelle Drehmoment und das Spitzendrehmoment in Echtzeit an, und die Daten werden über Bluetooth mit einem kompatiblen Industrietablett synchronisiert, so dass keine Papieraufzeichnungen vor Ort erforderlich sind.

Die WREN-Ingenieure können umfassende kundenspezifische Dienstleistungen anbieten. Unser Angebot an hydraulischem Schraubenzubehör - einschließlich Hydraulikschlüsseln, Hydraulikpumpen und Spannern - deckt alles ab, von Standard- bis zu Spezialmodellen. Wenn Sie irgendwelche Bedürfnisse haben, zögern Sie bitte nicht, uns zu kontaktieren!
